Percobaan 1 (UART) no 11
Ganti LED menjadi Buzzer, Buatlah kondisi awal Buzzer mati, lalu hidup dengan delay 200 ms

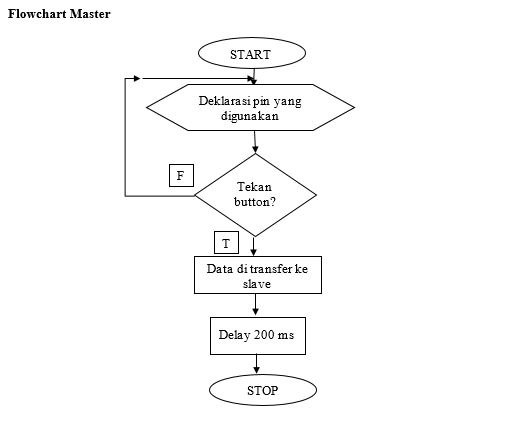

Listing untuk Master
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}
Listing untuk Slave
#define buzzer 12 //Deklarasi pin 12 untuk buzzer
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(buzzer, OUTPUT); //Deklarasi buzzer sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if (Serial.available() > 0)
{
int data = Serial.read();
if (data == '1') //Jika data yang dikirimkan berlogika
{
digitalWrite(buzzer, LOW);
delay(200);
digitalWrite (buzzer,HIGH);
delay(200);
}
else
{
digitalWrite(buzzer, LOW); //buzzer mati
}
}
}
Flowchart untuk slave
