Modul 1 Mikro Laporan Akhir 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen  [kembali]

1. Arduino

2. 7 Segment

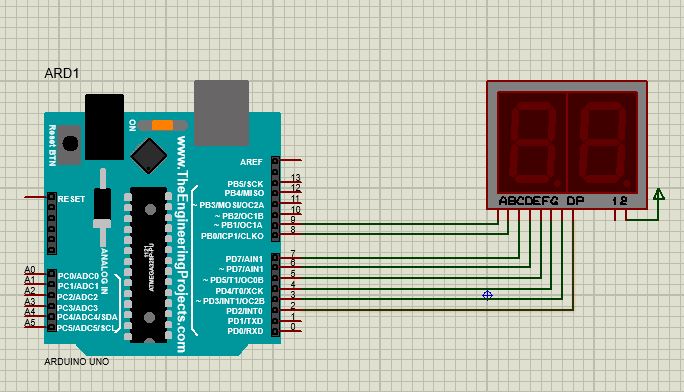

2. Rangkaian Simulasi  [kembali]

3. Flowchart [kembali]

4. Listing Program [kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};


void setup()
{   for (int i = 0; i < 9; i++)
{
pinMode(pin[i], OUTPUT);
}
}

void loop()
{
       digitalWrite(2, HIGH);
       digitalWrite(3, LOW );
       digitalWrite(4, LOW );
       digitalWrite(5, LOW );
       digitalWrite(6, LOW );
       digitalWrite(7, HIGH);
       digitalWrite(8, HIGH);
       digitalWrite(9, HIGH);
}

5. Video [kembali]

6. Kondisi [kembali]

1. Pada listing program, bagaimana cara membentuk angka 9 di 7 segment?

Jawab:
Untuk membentuk angka 9 pada 7segment kita harus tau terlebih dahulu letak susunan 7segmentnya. Pada gambar di percobaan 2 modul 1 pin 2 terhubung ke DP,pin 3 terhubung ke G, pin 4 terhubung ke F, pin 5 terhubung ke E, pin 6 terhubung ke D, pin 7 terhubung ke C, pin 8 terhubung ke B, dan pin 9 terhubung ke A. Dan untuk membentuk angka 9 pada 7 segment maka kita harus membuat listing programnya.
void loop()
{
       digitalWrite(2, LOW);
       digitalWrite(3,  HIGH);
       digitalWrite(4,  HIGH);
       digitalWrite(5,  LOW);
       digitalWrite(6,  HIGH);
       digitalWrite(7, HIGH);
       digitalWrite(8, HIGH);
       digitalWrite(9, HIGH);
}
Maka akan terbentuk angka 9 pada 7 segment

2. Ubahlah 7 segment pada percobaan 2 menjadi 7 segment common anoda dan berikan semua logika high apa yang terjadi?

Jawab:
Ketika 7 segment diubah menjadi common anoda dan semuanya diberikan logika high maka 7 segmentnya tidak hidup, dikarenakan common anoda dihubungkan ke vcc dan ketika diberikan logika high maka tidak ada yang hidup.

7. Link Download [kembali]
Rangkaian Simulasi disini
Video Simulasi disini
Listing Program disini
Flowchart disini
HTML disini
